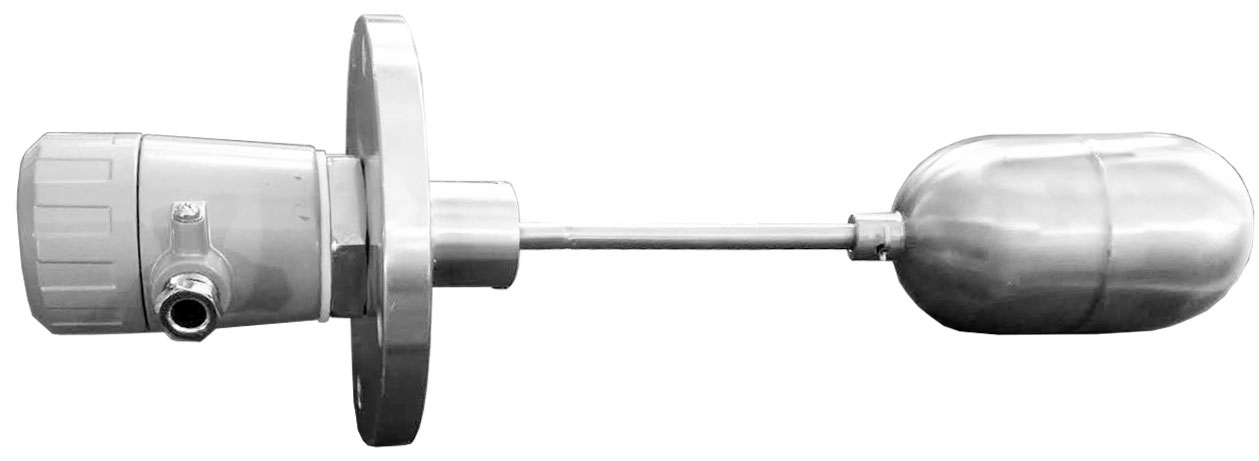

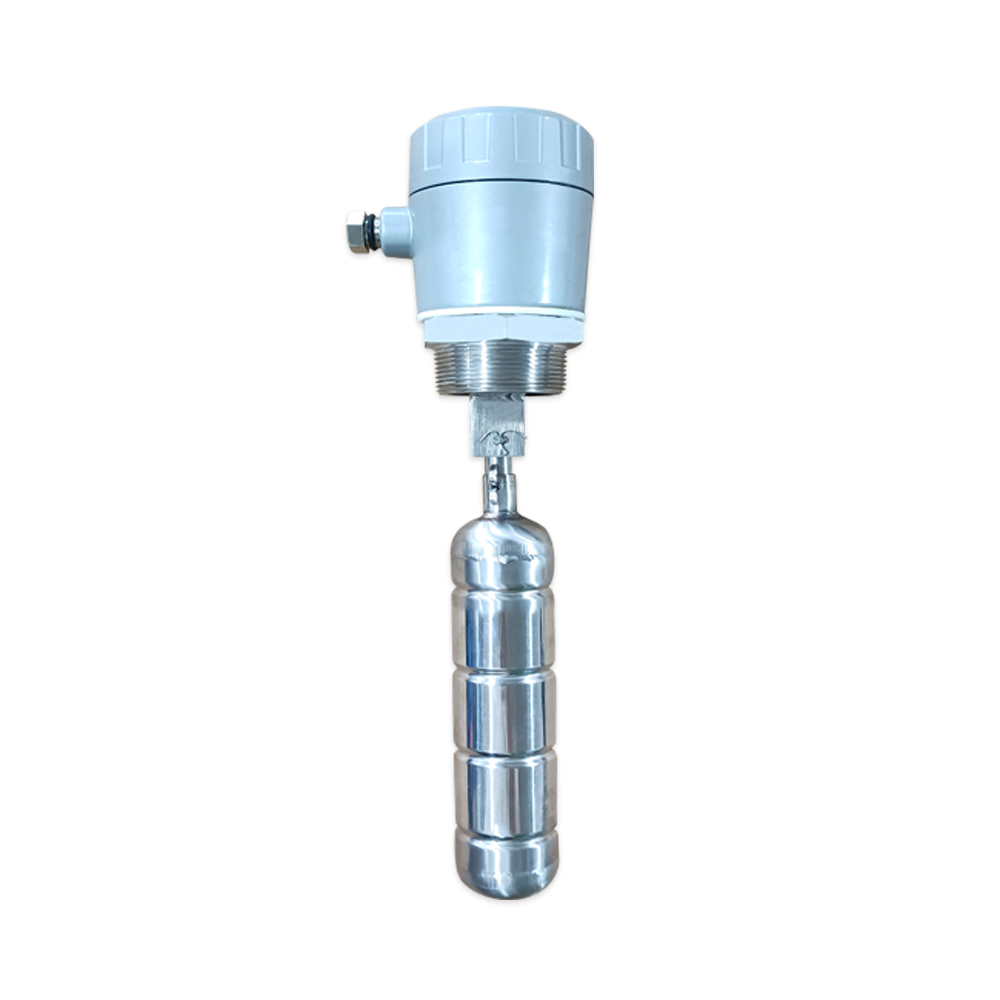

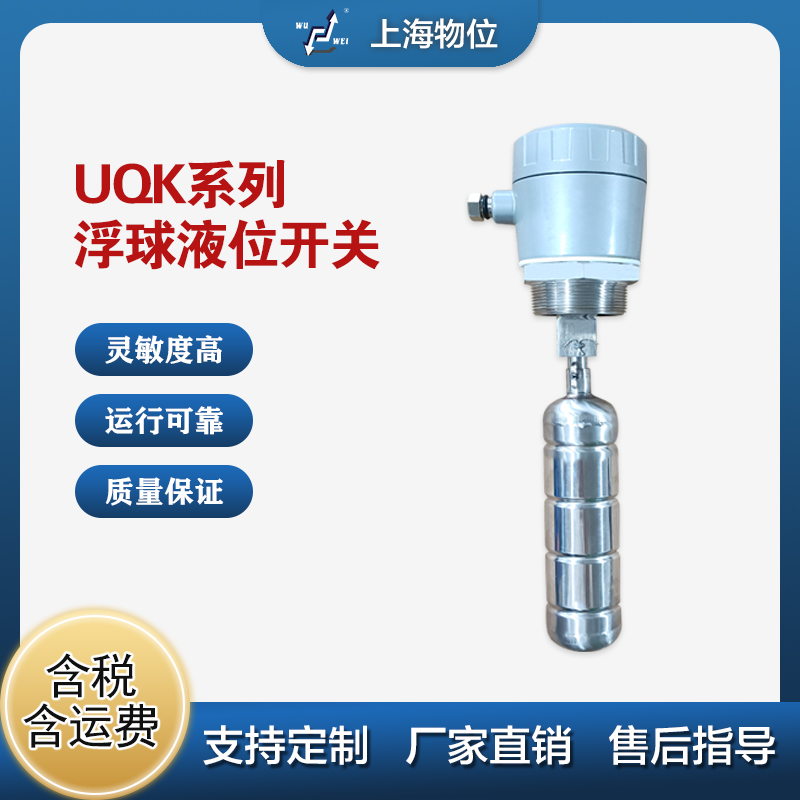

UQK-01、02、03系列浮球液位開關

一、概述

       UQK-01、02、03系列浮球液位開關(液位器)是利用杠桿磁性作用原理進行工作的。當被控液體的液面到達液位開關設定點時，液位開關動作，送出“開”或“關”的接點信號。該液位開關與相應的外電路或DCS、PLC系統配合，可實現對液位的遠程報警和操控。

二、主要技術指標

操控范圍： 0~10mm（01型）

                 25~550mm（02型）

                 8mm~1000mm(03型)

工作溫度： -20~+80℃

工作壓力：1.0,  1.6,   2.5MPa

操控誤差：+20mm~±40mm(03型)

接點容量： 5A/250V  AC

                 0.2A/24V DC

介質密度： ≥0.45g/cm3

介質粘度： ≤0.1Pa.s

三、結構原理

      UQK浮球液位器由浮球組件/微動開關組件及外殼組成。一對極性相斥的磁鋼分別安裝在浮球端部和微動開關組件上，當浮球在動作界限內隨液位變化而上下升降時，其端部的磁鋼也隨之上下擺動。通過非導磁的外殼推動微動開關組件上的磁鋼運動，從而使輸出觸點相應接通或斷開，操控后級信號裝置發出光或聲的信號。

      當浮球隨液位升降時，只有其處于動作界限上，下兩個極限位置時，輸出觸點才會接通或斷開，而在升降過程中無任何信號產生。液位器的浮球用1G18Ni9Ti不銹鋼制成，其余為鋁材，用戶需其它材料如銅或不銹鋼可與本公司協商。液位器的浮球組件與微動開關組件是互為隔離的，因此避免了一般液位儀表容易滲漏等缺點。

四、安裝與使用

1、外形尺寸

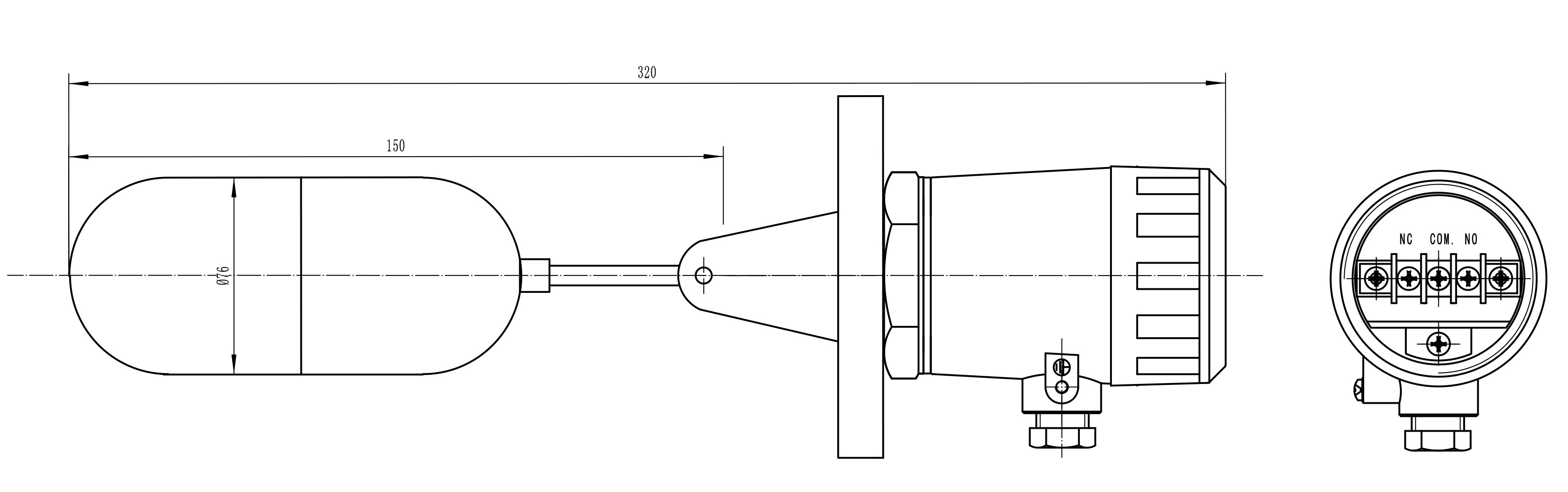

UQK-01

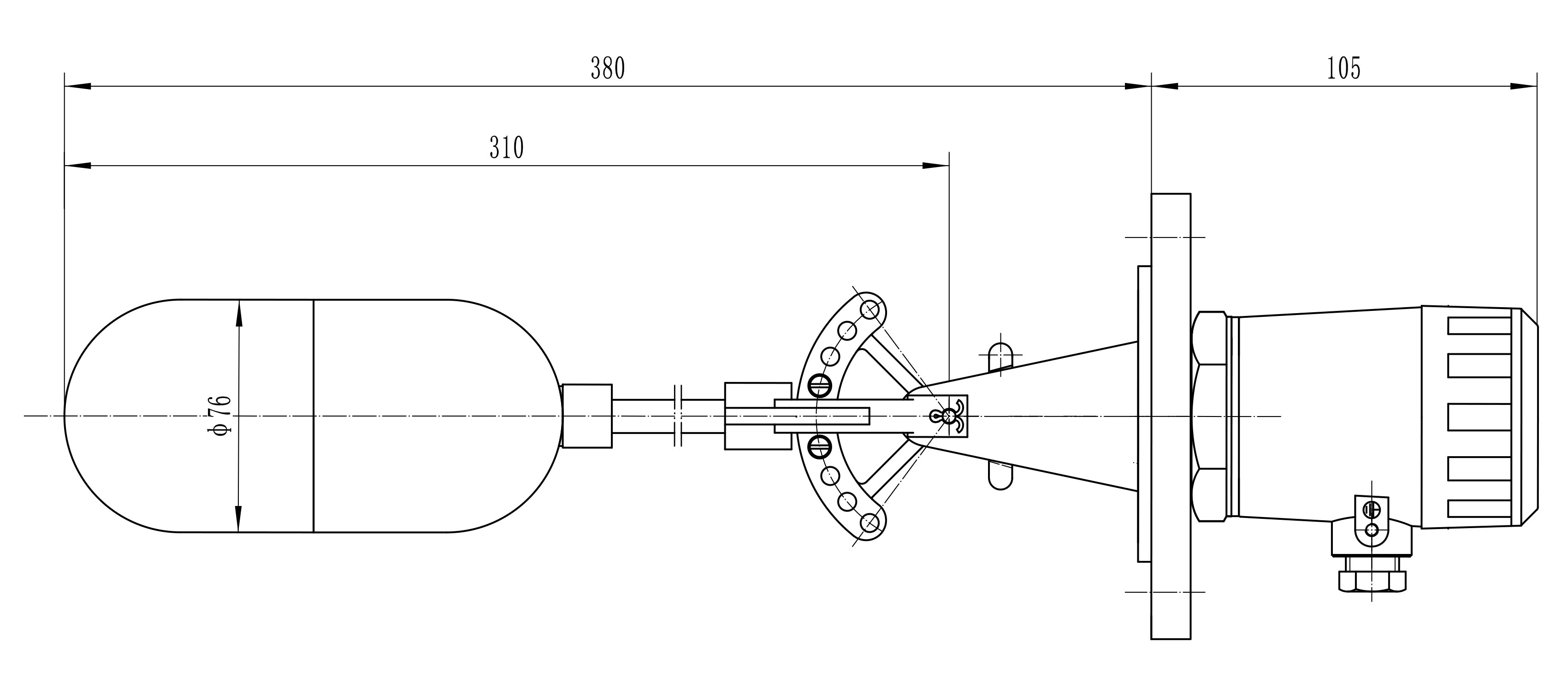

UQK-02

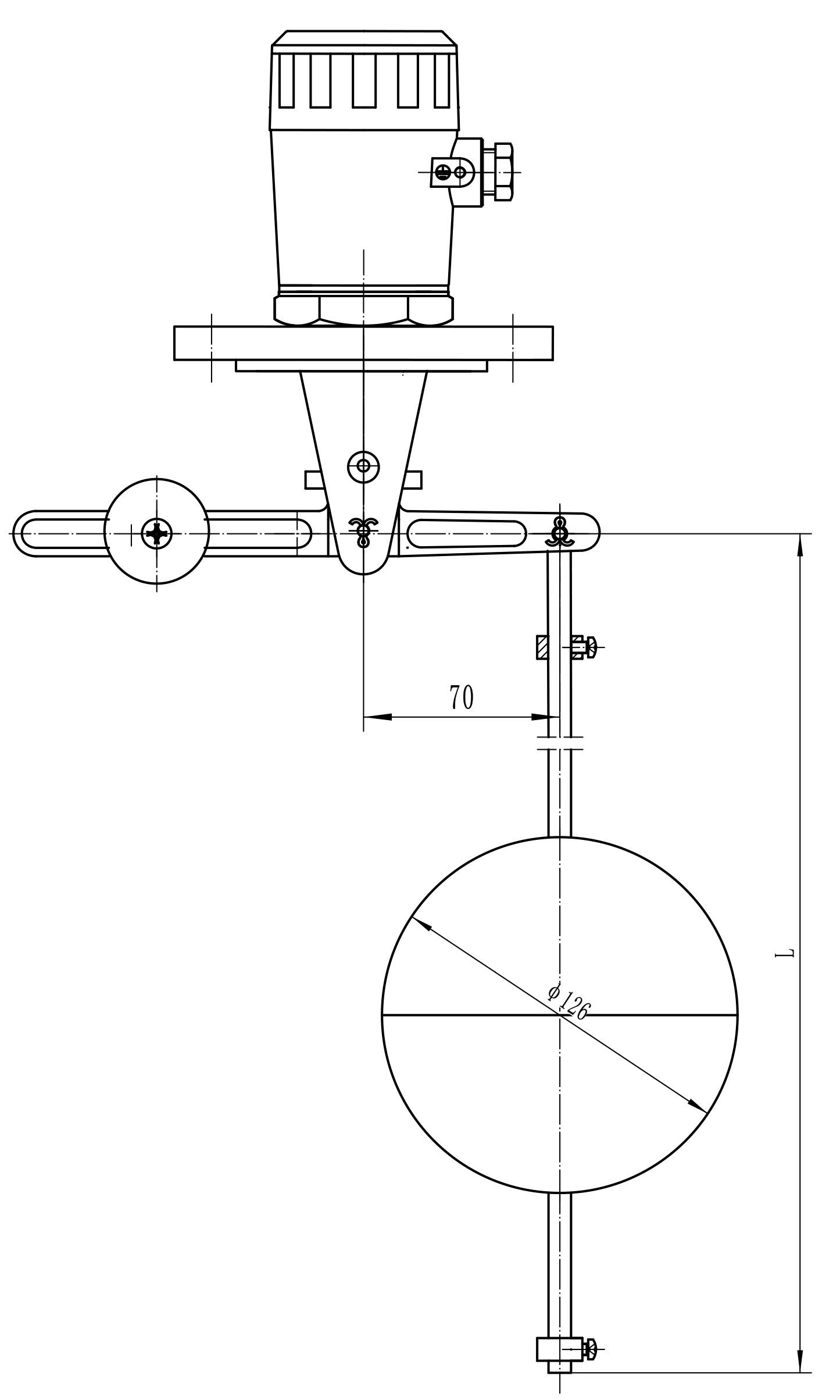

UQK-03

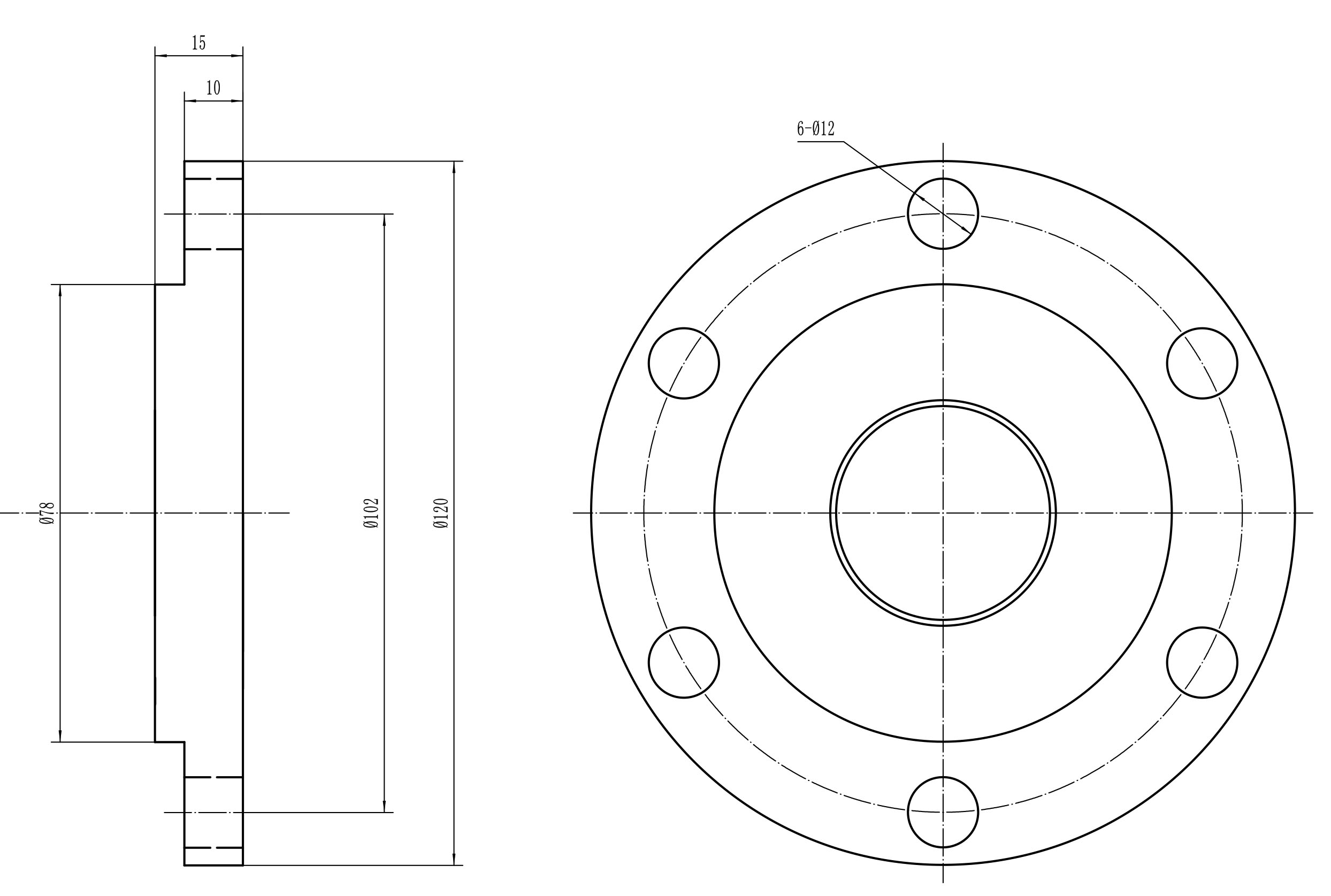

2.法蘭尺寸

3、安裝方式

       UQK-01型和UQK-02型液位器為水平方向安裝，安裝時注意出線螺孔方向必須向下，UQK-03型液拉器為垂直方向安裝；UQK型浮球液位器外殼采用標準凸面安裝法蘭，用戶安裝時應根據圖一法蘭尺寸配置相應的下法蘭；UQK-03型浮球液位器在安裝時，因為球直徑大于法蘭直徑，故容器盒應為可拆裝式。

4、調整方式

       UQK-02型浮球液位器運用范圍的調整方式為有級可調，通過調節位于扇形杠桿的上、下二只固定的位置的螺釘相對位置以改變浮球運動角即可調整動作范圍；或拆下開口銷換不同長度的連桿以改變浮球擺動半徑來達到調整；UQK-03型浮球液位器動作范圍的調整方式為無級可調，通過變動浮球導向桿上、下二個固定的位圈的相對位置來達到。

5、使用與注意項

      液位器安裝時應在金屬外殼可靠接地，一般可在法蘭上以確保沒有觸電或短路危險。被控介質中不應含有導磁質，液面波動頻率不能過大。
