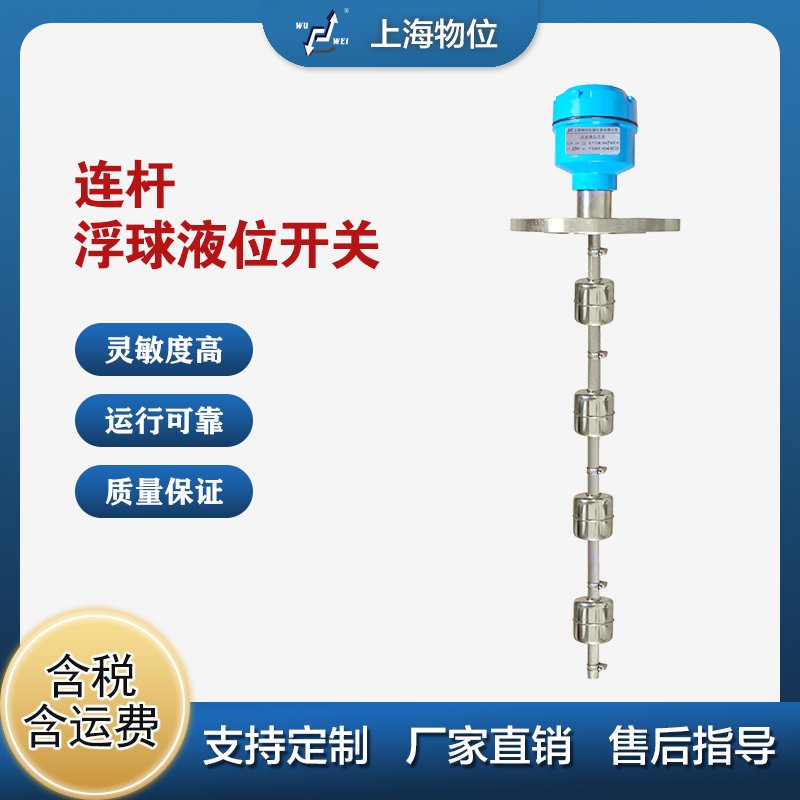

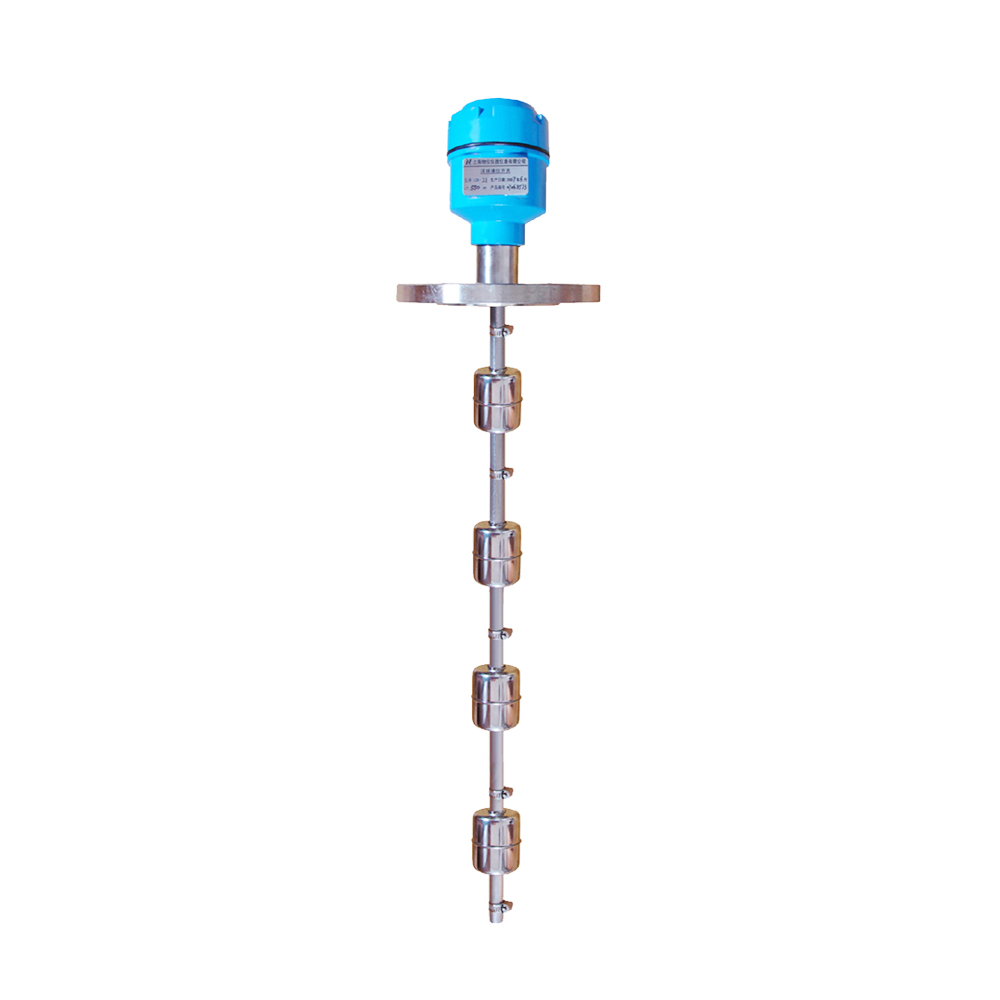

UQK-80系列連桿浮球液位開關

一、概述

      UQK-80系列浮球液位開關適用于石油、化工、紡織印染、民用建筑等各種敞口或密閉容器的液位操控和報警。儀表結構簡單、安裝方便、價格低廉，可用于各種介質的液位操控。儀表采用多個浮球來分別對多個操控點進行操控，使工作更可靠。

二、結構原理

       隨液體的液位上下浮動的浮子內部裝有磁鐵，檢測導管內的干簧管受磁場的影響而分或合。簧片開關與每一個預定測出或報警的液位是固定的，導桿又起著浮子導向的作用，浮子隨導桿上下移動，簧片開關處于磁場中時接通，處于磁場外時呈斷開狀態。

三、主要技術參數

1.工作溫度：-30~160℃

2.工作壓力：0.4,1.0,2.5MPa

3.介質密度：≥0.5g/cm3

4.觸點容量：AC220V,1A(阻性)、DC24V,0.5A

5.接點壽命：5×104 次

6.防爆標志：隔爆型：dⅡCT4、本安型：ibⅡCT4

7.電氣接口：M20×1.5內螺紋

8.過程連接：法蘭連接，DN100或 Dn80、DN50凸面，法蘭標準GH20592~20635-97，其它法蘭標準如GB、HGJ、ANSI等請用戶注明。

四、注意事項

1、沒有安排的話，上上限、上限是隨液位上升時接通，下限、下下限是隨液位下降時接通而進行設定的。

2、使用于液體波動起伏大的場合時，為了防止誤動作的產生，請安裝防波動裝置。

3、浮球在上下移動時應暢通無阻，如果液體中含有異物，請不要選用浮球液位開關。

4、如開關信號接入操控回路，建議與本公司生產的DF-1A轉換放大器一起使用。

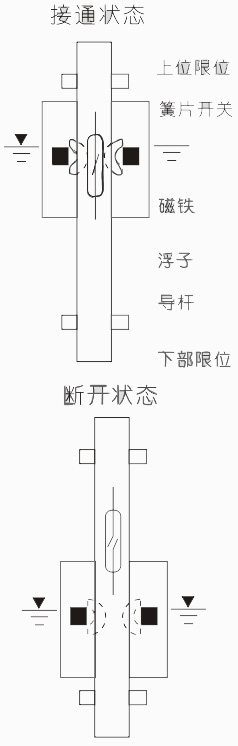

五、結構示意圖
