當前位置：

產品中心

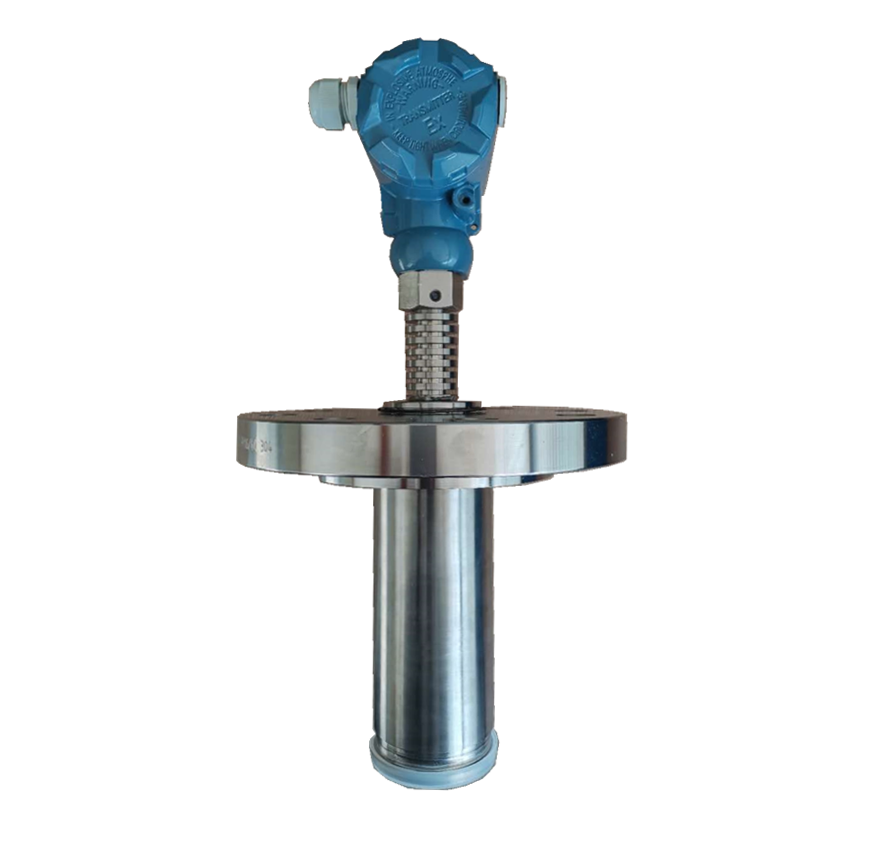

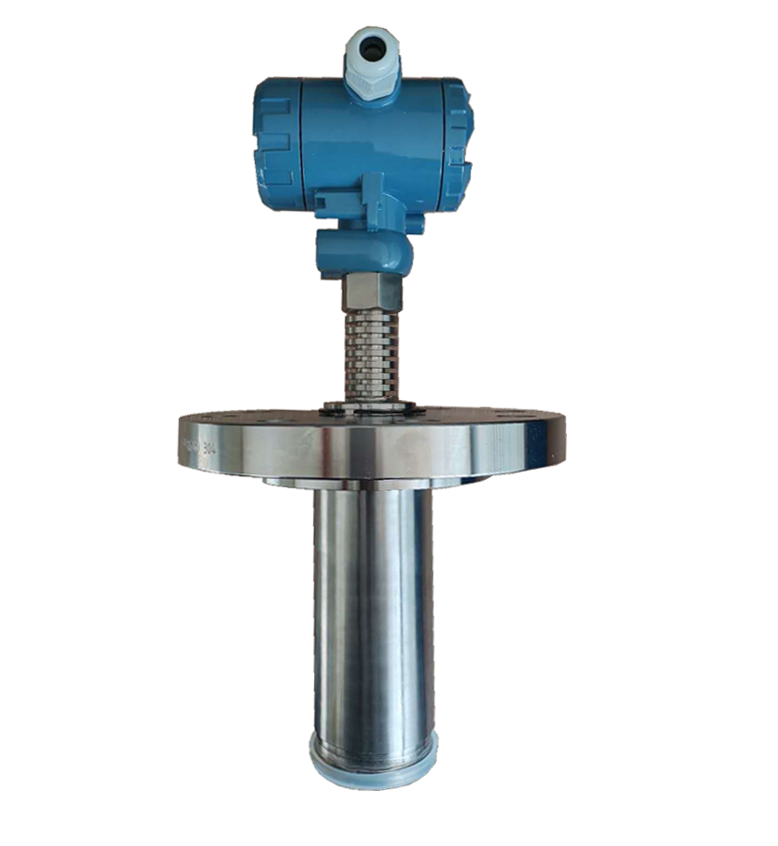

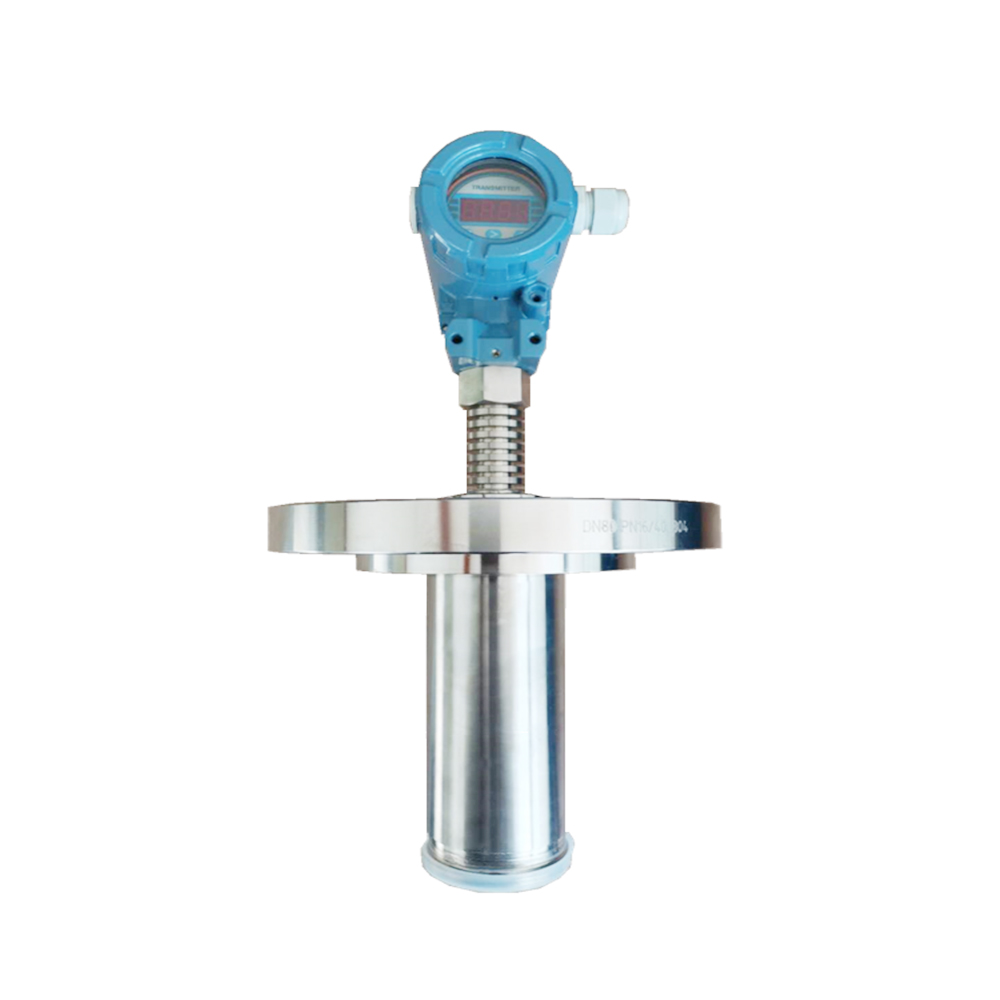

單晶硅液位變送器

大量用于石油,化工,冶金,電力,輕工,建材,科技等企業事業單位,實現對流體液位的測量,并使用于各種場合全天候環境及各種腐蝕性流體.

021-65860016

產品詳情

一、用途

大量用于石油、化工、冶金、電力、輕工、建材、科技等企業事業單位，實現對流體壓力的測量，并使用于各種場合全天候環境及各種腐蝕性流體。

二、特點

1、高準確度，高穩定性。除進口原裝傳感器已用激光修正外，對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度范圍內非線性小，溫度溫度性好。

2、可靠的機械保護IP65和防爆保護iaII CT5，適用于各種惡劣環境。

3、可用于測量粘稠、結晶腐蝕性介質。

4、4-20mA DC標準電流信號輸出，二線制工作。

5、體積小、重量輕，安裝、調試、使用方便。

三、技術指標

被測介質：與316不銹鋼兼容的液體、氣體、蒸汽。	測量范圍：-95Kpa-35Mpa
輸出：4~20mADC二線制	準確度：0.25%F.S0.5%F.S
零點溫度系數：小于0.02%/℃	滿程溫度系數：小于0.02%/℃
電源電壓：24VDC	機械保護：IP65
防爆等級：ia II CT5	關聯設備：EXZ231 B型安全柵
溫度極限：使用溫度：-10~+80℃	存儲溫度：-40~125℃
過載極限：額定量程的1.5倍-3倍	相對濕度：小于95%
負載電阻：不大于750Ω	安裝位置：無影響

四、物理性能

1.隔離膜片：316不銹鋼

2.接觸介質連接性：不銹鋼

3.O型：丁晴橡膠

4.外殼噴涂：環氧樹脂

5.過程連接方式：1/2NPT外螺紋 M20×1.5外螺紋

6.電氣連接：電纜孔為φ8

7.重量：約1Kg

五、工作原理

過程壓力通過壓力傳感器將壓力信號轉換成電信號，經差分放大器，輸出放大器放大后，再經V/A轉換器的轉換，轉換為先輸入壓力成線性對應關系的4-20mA標準電流輸出信號。

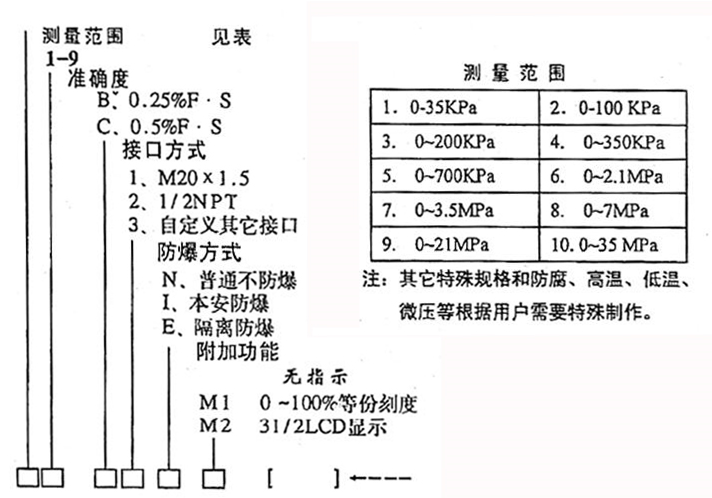

六、液位計選型表

1.CP表壓

2.SP密封表壓—一個標準大氣壓下測得

3.AP壓力


七、安裝

1. 一般要求：

為獲得良好的性能，應盡量將變送器安裝在溫度變化小、沖擊和震動小的場所。

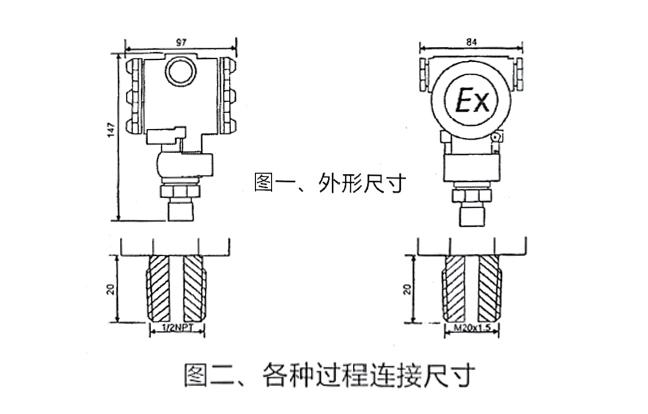

2. 外形尺寸及連接方式

八、接線方式

九、零點和量程的調整

變送器的零點量程，開蓋后連續可調。（Z）是調零點電位器，（R）是調量程電位器。

十、安裝使用注意事項

1、當選用本安防爆型變送器時，應同時選用相應的安裝柵。

2、變送器的安裝地點，應遠離大功率的電氣設備，以避免電磁感應的干擾，影響本安型變送器的性能。

3、放運和安裝變送器輕拿輕放，以免影響本安電路的性能。

4、變送器的本安導線不得與電纜線一起鋪設，導線長度盡量縮短，導線的分布電感、分布電容以及變送器的電感、電容之和，不得超過安裝柵規定的額定值。

5、變送器設有接地螺釘，接地導線必須牢固，且接地電阻不大于2Ω。

6、應切斷本安電路的電源，在非危險區進行檢修。

7、維修人員不得更換電氣元件的規格、型號，有質量問題應立即與廠家聯系。

單晶硅液位變送器

021-65860016

產品詳情

一、用途

二、特點

2、可靠的機械保護IP65和防爆保護iaII CT5，適用于各種惡劣環境。

3、可用于測量粘稠、結晶腐蝕性介質。

4、4-20mA DC標準電流信號輸出，二線制工作。

5、體積小、重量輕，安裝、調試、使用方便。

三、技術指標

被測介質：與316不銹鋼兼容的液體、氣體、蒸汽。	測量范圍：-95Kpa-35Mpa
輸出：4~20mADC二線制	準確度：0.25%F.S0.5%F.S
零點溫度系數：小于0.02%/℃	滿程溫度系數：小于0.02%/℃
電源電壓：24VDC	機械保護：IP65
防爆等級：ia II CT5	關聯設備：EXZ231 B型安全柵
溫度極限：使用溫度：-10~+80℃	存儲溫度：-40~125℃
過載極限：額定量程的1.5倍-3倍	相對濕度：小于95%
負載電阻：不大于750Ω	安裝位置：無影響

四、物理性能

1.隔離膜片：316不銹鋼

2.接觸介質連接性：不銹鋼

3.O型：丁晴橡膠

4.外殼噴涂：環氧樹脂

5.過程連接方式：1/2NPT外螺紋 M20×1.5外螺紋

6.電氣連接：電纜孔為φ8

7.重量：約1Kg

五、工作原理

六、液位計選型表

1.CP表壓

2.SP密封表壓—一個標準大氣壓下測得

3.AP壓力


七、安裝

1. 一般要求：

為獲得良好的性能，應盡量將變送器安裝在溫度變化小、沖擊和震動小的場所。

2. 外形尺寸及連接方式

八、接線方式

九、零點和量程的調整

變送器的零點量程，開蓋后連續可調。（Z）是調零點電位器，（R）是調量程電位器。

十、安裝使用注意事項

1、當選用本安防爆型變送器時，應同時選用相應的安裝柵。

2、變送器的安裝地點，應遠離大功率的電氣設備，以避免電磁感應的干擾，影響本安型變送器的性能。

3、放運和安裝變送器輕拿輕放，以免影響本安電路的性能。

5、變送器設有接地螺釘，接地導線必須牢固，且接地電阻不大于2Ω。

6、應切斷本安電路的電源，在非危險區進行檢修。

7、維修人員不得更換電氣元件的規格、型號，有質量問題應立即與廠家聯系。
