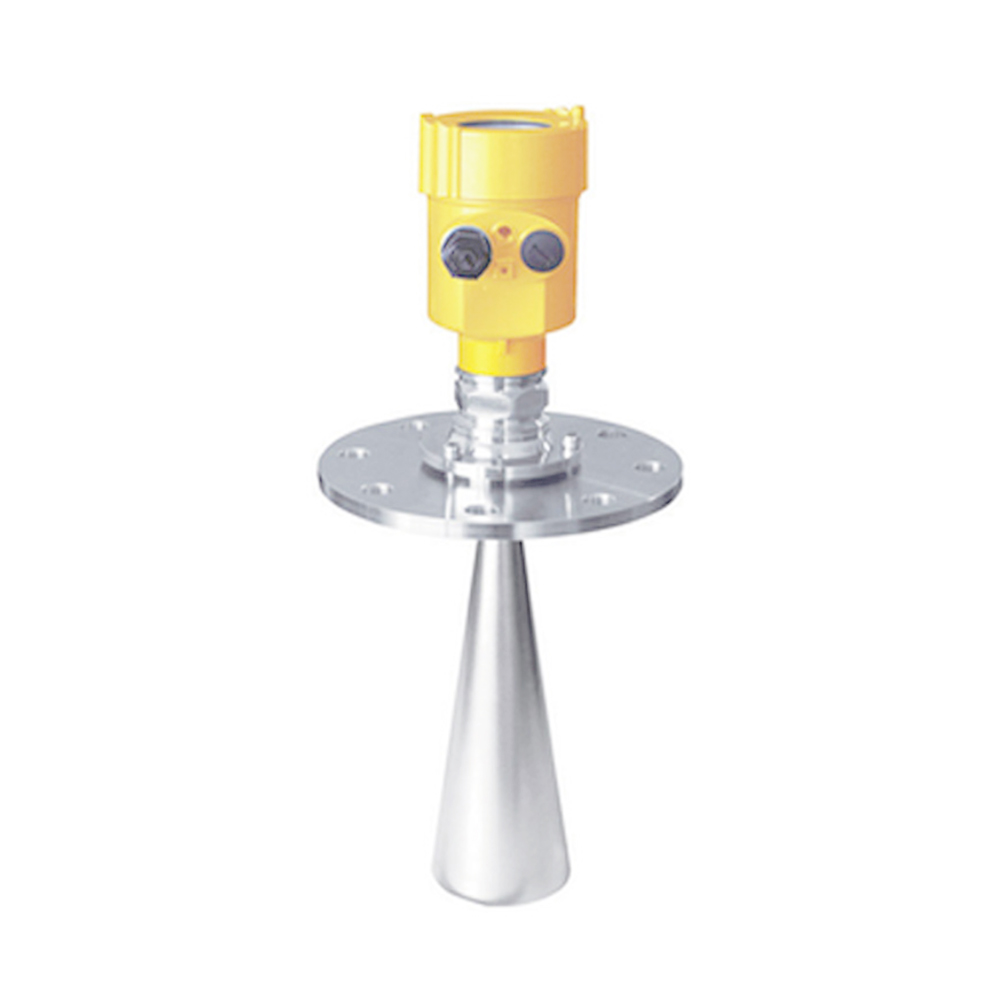

一、 產品概述

       WWLD系列雷達物位計是一款采用脈沖原理非接觸式雷達物位計?？蓮V泛應用于測量液體、漿料及粘稠物等的距離、物位、體積、重量及明渠流量，也可用于測量粉末、顆粒、塊狀等固體介質。即使在多粉塵、有攪拌的應用場合中，也可以穩定測量。WWLD606傳感器是26G高頻雷達式物位測量儀表，測量至大距離可達70米。天線被進一步優化處理，新型迅速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。

二、原理

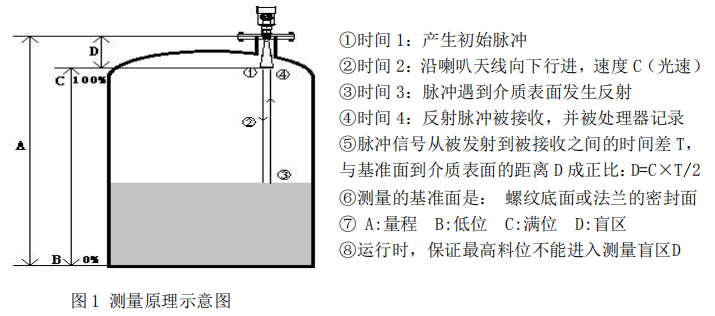

       雷達物位計通過天線發射極窄且能量很低的微波脈沖信號，這個脈沖信號以光速在空間傳輸，遇到被測介質發生反射，反射信號被儀表接收，發射脈沖信號與接收脈沖信號的時間間隔與基準面到被測介質表面的距離成正比，通過測量發射與接收的時間間隔，來實現天線至介質表而距離的測量。

三、技術參數

1.應用：固體料位、過程容器、強粉塵、易結晶、結露場合
2.頻率范圍：26GHZ
3.測量范圍：0-70m

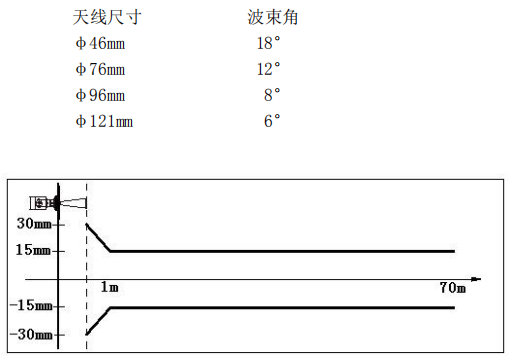

4.精度：±15mm
5.介質溫度：-40~250℃
6.過程壓力：-0.1~4.0Mpa
7.過程連接：螺紋、法蘭
8.防爆等級：Ex (ia) II  CT6; Exd II CT6
9.防護等級：IP67
10.信號輸出：4~20mA/HART（兩線／四線）RS485／Modbus

四、技術優勢

1、采用高達26GHz的發射頻率高頻率與信噪比，非常適合測量低介電常數的介質

2、波束角小，能量集中，具有更強抗干擾能力，提高了測量精度與可靠性

3、測量盲區更小，對于小罐測量也會取得優異

4、波長更短，對于小顆粒介質與傾斜的介質表面的物位測量效果更好

5、測量靈敏、刷新速度快、天線尺寸小、安裝簡便、牢固耐用、免維護

6、非接觸式測量，無磨損，無污染，可測量液體，固體介質的物位

7、幾乎不受溫度、壓力、水蒸汽、泡沫、粉塵等復雜工況的影響

8、采用兩線制回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸，節省成本

9、采用獨特的微處理器和獨特回波處理技術，可適用于各種復雜工況

10、發射功率極低，可安裝于各種金屬、非金屬容器內，對人體環境均無傷害

11、帶有按鍵的顯示屏可方便設置儀表的參數

五、可應用的行業
1、化工與石化 2、電力 3、鋼鐵及冶金 4、礦產 5、造紙及紙漿 6、水及污水 7、食品與飲料 8、其他
可應用的工況
1、中間料倉 2、儲倉 3、料斗 4、儲罐 5、過程罐 6、攪拌罐 7、其他

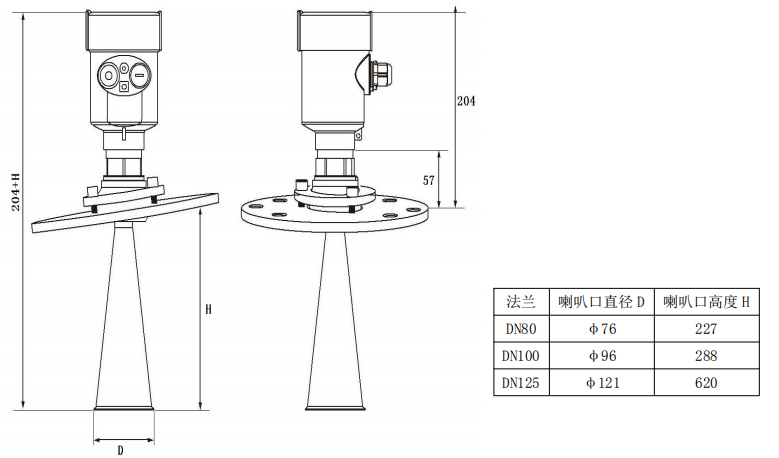

六、結構示意圖
