一、概述

       UHZ-57/DB電伴熱式磁性液位計是一種新穎的相似于直讀式液位計的現場檢測儀表，它主體材質為不銹鋼，外層主導管伴繞柔性恒溫?zé)犭姉l，使液位計始終保持在一定的溫度范圍內以滿足現場生產工藝要求。測量時利用磁耦合原理，使液位介質和指示器完全隔離，對易燃易爆和毒性介質液位檢測更加準確可靠。

二、工作原理

      電伴熱磁性液位計利用浮力和磁性耦合的基本原理，當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永磁鋼通過磁耦合驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，面板中的紅白界位處為容器內介質液位的實際高度，從而實現液位的測量。和普通磁性液位計的區別便是在主導管外加裝了恒溫電熱條防止介質溫度過低凍結從而影響測量的準確性。

三、技術參數

1.測量精度：±10mm

2.測量范圍：0~10000mm

3.介質密度：≥0.45g/cm³

4.介質粘度：≤0.02Pa.S＞（介質工作溫度下）

5.工作溫度：-20℃＜t≤+120℃

6.工作壓力：1.0,1.6,2.5,4.0Mpa

7.連接法蘭尺寸：DN80,DN100

8.出廠法蘭標準：HG20592~20635-2009

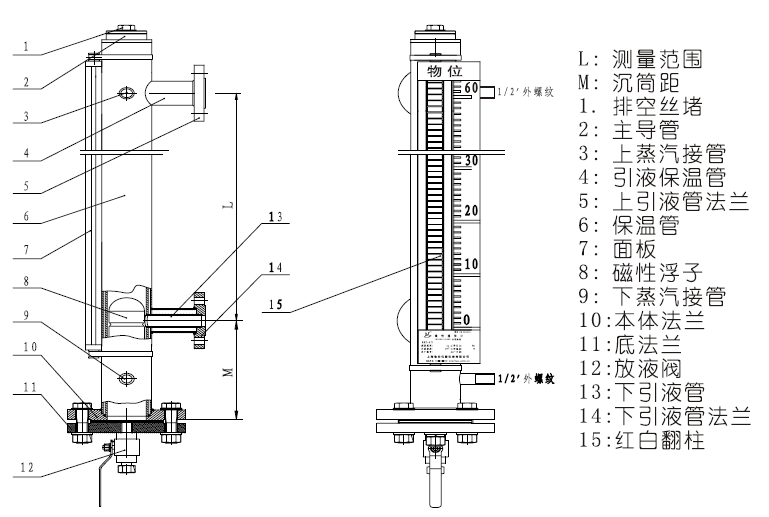

四、結構示意圖
