YFC氧化鋯氧分析儀

一、概述

       YFC系列氧化鋯氧分析儀是由智能化分析儀和氧化鋯氧量計組成。該儀器的工作原理是基于電化學原理，檢測元件是利用氧化鋯制成的固體電解質，其在高溫下具有傳導氧離子的特性，當固體電解質兩側存在氧濃度差時，即有一與濃度成一定關系的電勢產生，對此電勢作補償計算，從而可準確反映氧量。YFC系列氧分析儀是一種新穎的智能化工業自控儀表，它可以對各種工業爐窯煙氣中的氧含量準確、在線地進行監測、比較、分析、減少低氧燃火造成的污染，確保生產過程的無危險和經濟性。因此，氧化鋯氧分析儀可被大量用于電力，化工，冶金，石油，輕工紡織領域中的燃火操控，也可應用于電子元件、磁性材料等高溫?zé)Y(jié)的保護性氣氛中的微量含氧分析。

二、工作原理

       YFC系列分析儀器是內部采用單片微機組成的智能化儀表，它可以對氧探頭送來的氧濃度差電勢進行測量、比較，用“能斯特”公式實時的計算出煙氣中的氧含量，并且在計算中引入雙參數校正法，具有氧探頭本底電勢調節功能，彌補了氧探頭的離散性缺點，延長氧探頭使用壽命。本氧分析儀還可對氧探頭進行準確、可靠的恒溫操控，YFC系列分析儀器具有氧電勢、溫度、氧百分比濃度以及本底電勢顯示，還具有0~10mA或4~20mA隔離模擬輸出，帶負載能力大，并且量程0~10%O2或者0~20%相對應的標準輸出可以主板一次設定。其日常維護十分方便。

三、技術參數

1.測氧范圍：0~20.6%O?

2.儀器精度：測氧基本誤差±3%滿量程值（含探頭）

3.變送器精度：1.0級（≤1.0%滿量程值）

4.溫控精度：恒溫點的±5℃（恒溫點450℃、500℃、550℃、600℃、650℃、700℃可一次設定）

5.響應時間：≤2秒（達到90%的響應）

6.模擬量輸出信號：4~20mA ADC（負載0~500Ω）對應氧量0~10%O?或者0~20.6%O?；0~10mA ADC（負載0~1KΩ）

7.對應氧量0~10%O?或者0~20.6%O?兩路電流同步輸出

8.本底修正范圍：-20mV~+20mV

9.數顯形式：LED四位數碼管顯示

10.電源：AC220V±10%

11.功耗：＜6W（不包括加熱功率）

12.加熱功率約50W（平均值）可提供2000W輸出功率

13.環境條件：溫度0~+40℃；相對濕度＜90%

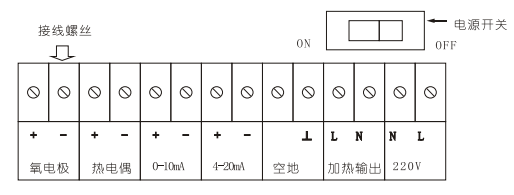

四、接線示意圖
