HG5-B型玻璃管液位計使用說明書

1．1 產品特點

      玻璃管液位計結構簡單，讀數直觀，準確可靠，維修方便，主要零件選用不銹鋼和聚四氟乙烯塑料制造，具有良好耐腐蝕性。一旦玻璃管破裂、能自動密封，使用維護簡便。

1．2 用途和適用范圍

     HG5-B型玻璃管液位計主要用于直接指示密閉容器內的透明液體的液面高度。與液體接觸的零件，用質優不銹鋼和聚四氟乙烯塑料，硅玻璃制造。適用于化工、化肥、食品等部門。

1．3 使用環境條件

a，環境溫度、－10～55℃

b，相對濕度、5％～95％，

c，大氣壓力，86～106KPa。

1．4 工作條件

a、公稱工作壓力；1.6MPa

b、防爆壓力（鋼球自密封壓力）：≥0.2MPa

c，液體溫度：0～＋100℃。

2 產品型式和組成

2．1 產品型式

       玻璃管液位計是按連通器原理設計的直讀式儀表。

2．2 組成

       玻璃管液位計主要由閥門、玻璃管和護罩等組成。

2．3 產品編碼

       本產品的型號及編碼見首頁編碼表。

2．4 外形尺寸和安裝尺寸

3 結構特征與工作原理

3．1 結構特征

       液位計在上下閥門內各裝有一個鋼球。當玻璃管破碎時，鋼球在容器內壓力符合1.4b 規定的作用下，能保證自動密封，防止容器內的液體噴射和繼續外流，以保證人身和設備遠離危險，玻璃管外套防護罩，保護玻璃管免遭碰撞而破損和防止玻璃管爆裂時玻璃碎片飛濺。在液位計的下端裝有一個取樣塞，打開時可供取樣或檢修時放出玻璃管中剩余液體或清洗玻璃管。

3．2 工作原理 ．

       玻璃管液位計在上下閥門處皆裝有法蘭。法蘭接頭與被測液體的容器焊接在一起，構成連通器。

4 技術性能

4. 1 執行標準

       本產品執行標準為ZBN12002 — 87 玻璃管液位計。

4. 2 基本參數與性能指標

a、 讀數誤差：±0.5cm

b、測量液面高度范圍

      液位計的規格是按安裝中心距H（液位計上、下閥門中心線之間的距離）而定。玻璃管上的刻度范圍為H。H 和H1 的對應關系見表一。

5 安裝，使用和調整

5．1 安裝

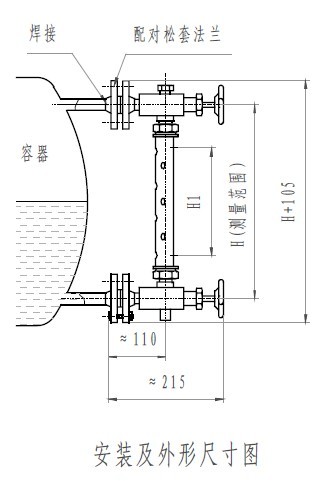

      對玻璃管液位計配對松套法蘭接頭直接與容器焊接在一起，必須保證液位計垂直。安裝圖。

5．2 使用和調整

      使用時，不能馬上打開閥門，應先預熱20～30 分鐘，待玻璃管有一定溫度后再緩慢打開

閥門，使被測液體從密閉容器中慢慢進入液位計的玻璃管內。

6 保養，修理及故障排除

6．1 保養、修理

       為了保證液位計玻璃管不因?yàn)楸粶y(cè)液體的污染而影響讀數，因此應當定期清洗．大修期時間的長短，可根據使用的具體情況而定。當液位計使用一段時間后，在玻璃管的內壁上附有沉淀物，使液位面看不清。應當對玻璃管進行清洗。在清洗時，首先關閉上，下兩閥門。打開取樣塞，將玻璃管中的剩余液體放出。再旋開閥門上的塞子，使用H₂SO₄重鉻酸鉀液，由此灌入，通過玻璃管從取樣塞流出。然后用自來水沖洗干凈。

6．2 故障及排除

       當玻璃管碎時，需要更換玻璃管。先將卡箍，防護罩拆卸下來，再松開上，下閥門的連接螺母，取出填料壓蓋和密封墊圈，去掉破碎的玻璃管，然后應順次將連接螺母，填料壓蓋，密封墊圈套于玻璃管的兩頭，先將玻璃管的下端插入下閥門，再將上端插入上閥門，旋扭連接螺母，基本緊固玻璃管，待裝上防護罩后再旋緊，用卡箍鎖緊。

7 運輸，貯存

7．1 運輸

       在運輸過程中應保持原包裝的完好，在裝卸時應輕拿輕放，以防零件的破損．

7．2 貯存

       液位計應保存在干燥通風，無腐蝕性氣體的場所．

8 訂貨須知

請用戶注明：

a、 液位計型號、名稱及規格；

b、被測液體名稱、溫度公稱壓力等；

c、 特殊定貨請注明特殊要求。
