石英管液位計

一、產品概述

       HG6系列彩色石英管液位計（以下簡稱彩色液位計）是采用國內外技術研制而成。它是利用自然光在液體中折射和反射原理，借助于紅、綠片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。因此WWG彩色石英管系列被大量用于石油、化工、電力、冶金等行業的各種透明液體容器和鍋爐上，如水、汽油、液化氣、液氨、丙烷、丙稀、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度的界面測量，可選用三色的界面石英管液位計。三色的界面石英管液位計是利用浮力與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于浮子呈黑色，上下部分液體顏色有異，所以顯示醒目。從而解決了一直困擾在石油化工生產過程中兩種混合介質界面分辨不清的難題。它是目前國內外理想的直讀式液位計。

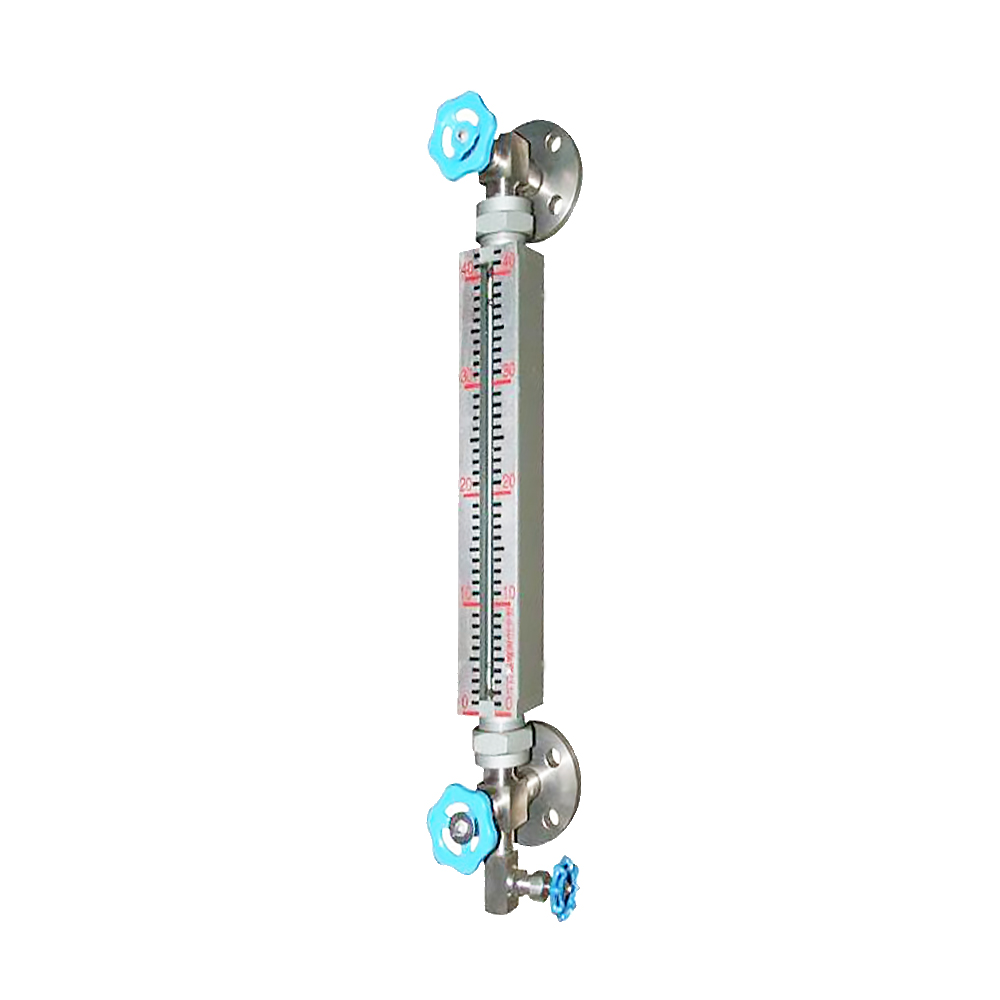

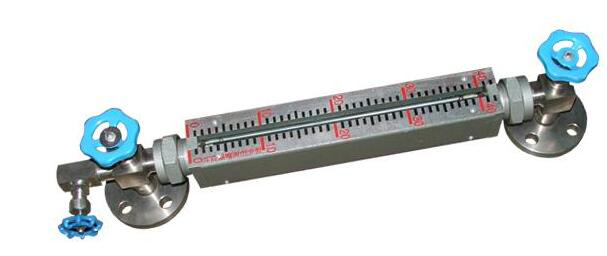

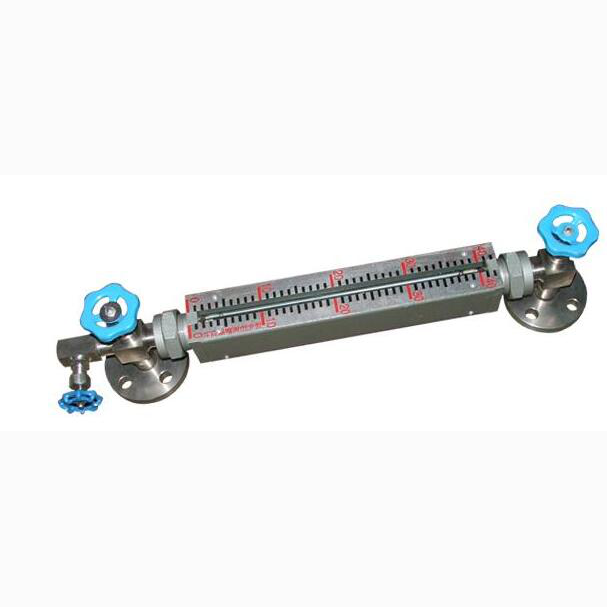

類型圖片

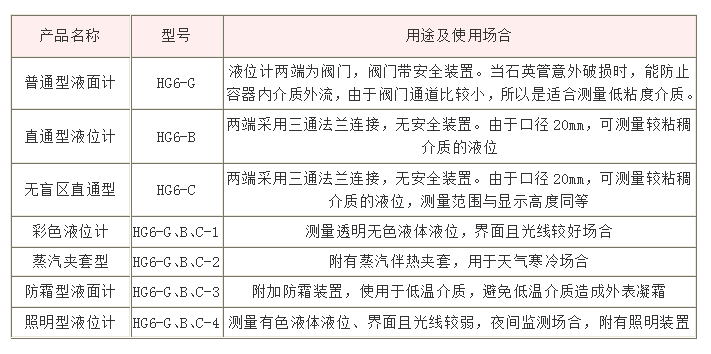

彩色石英管液位計使用說明

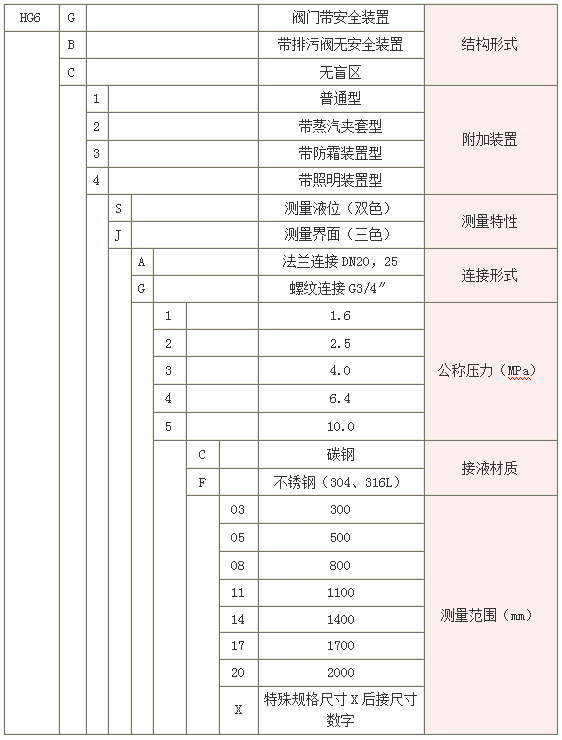

彩色石英管液位計型號選型

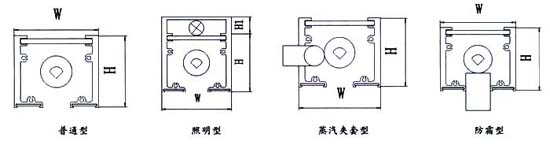

彩色石英管液位計測量范圍

彩色石英管液位計主要技術參數

●工作溫度：＜520℃

●HG6石英管系列工作壓力：1.6、2.5、4.0、6.4、10.0MPa。

●伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋。

●特制的99.99%SiO 2 透明石英管，其變形點1077℃，軟化點1730℃。

●壓力強度1170Kg/cm3 ，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高的強度壓力和良好的機械特性。

●HG6石英管系列測量范圍L：測量范圍由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸。

●接口法蘭：采用化工部1997年頒發的HG20592～20635-97法蘭標準。法蘭通徑DN20、DN25，如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。鋼球自動封閉壓力：大于0.2MPa重量15～30kg。

結構及特點

       HG6系列彩色石英管液位計是利用自然光在液體中折射和反射原理。借助于紅、綠色的片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。石英管系列結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。液、氣相顯示清晰、無盲區、密封性能好、耐高溫耐高的強度壓力、防粘稠、重量輕、壽命長、無泄漏。

特 點

● 結構簡單、維修方便。

● 石英管型使用簡便，安裝方便。

● 彩色石英管型為直讀式、讀數精確、可靠。

使用須知

● 為保證自密封作用，容器內介質壓力應大于 0.2MPa 。 在打開上下閥時，閥桿退出轉數不得少于 4 轉，以免鋼球在自封時，碰到閥桿的頂端。

訂貨須知

● 液面計型號規格 ● 測量范圍 ● 工作壓力、溫度 ● 液面計材質 ● 特殊要求協商 ● 液位計是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。熱線電話：021-65131668，若已選定的彩色石英管型號，請按型號直接向我廠銷售部訂購。當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的研究人員為您審核把關。感謝您訪問彩色石英管液面計專欄,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供您需要的服務。
