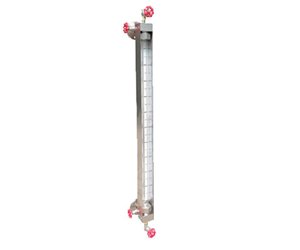

HG5大口徑玻璃管液位計

HG5大口徑玻璃管液位計

一、概述

       Hg5型大口徑玻璃管液位計，采用防粘技術處理，用于粘度較大稍有色澤的液體（如：原油、重油、蠟油、糖液等），解決了介質粘度太大容易堵塞而造成虛假液位的難題。

二、使用范圍

      該產品主要用于粘度較大的液體，如：原油、重油、蠟油、糖液等。

三、產品特點

1.大通徑、防粘壁、不堵塞

2.蒸汽伴熱，可配頂部沖洗裝置，底部排污。

3.帶活動法蘭，觀測方向可調，安裝維修方便。

四、技術參數

公稱壓力：PN≤2.5MPa

工作溫度：-40℃≤t≤450℃

中心距：L=500～1700mm

石英管直徑：Φ36mm, Φ43mm（可根據客戶要求設計制作）

法蘭標準：PN4.0 Dn20（可根據客戶要求設計制作）

外形尺寸：（L+300）×500×500

五、安裝使用與維修

1、大通徑（帶沖洗）液位計的安裝基本與UG系列液位計相同，只需另外安裝沖洗管道（沖洗管道前應加裝一次閥）與液位計的沖洗閥的接管相接。

2、沖洗方式：液位計需沖洗時，應關閉液位計上，下一次閥門，打開排污閥，然后打開沖洗閥門，可反復沖洗，直到達到所需效果。

3、沖洗完畢：當液位計再次被使用時，應關閉沖洗閥，以防止沖洗液通過液位計混入被測介質，其次，應檢查石英管是否存在被侵蝕，有裂紋等影響正常使用的缺點，如存大，必須更換新管，以防炸管等危險的發生。

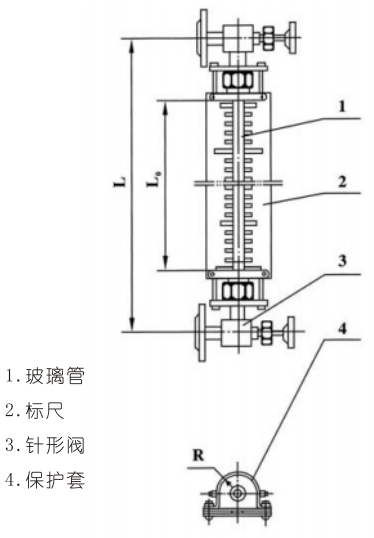

六、結構示意圖
