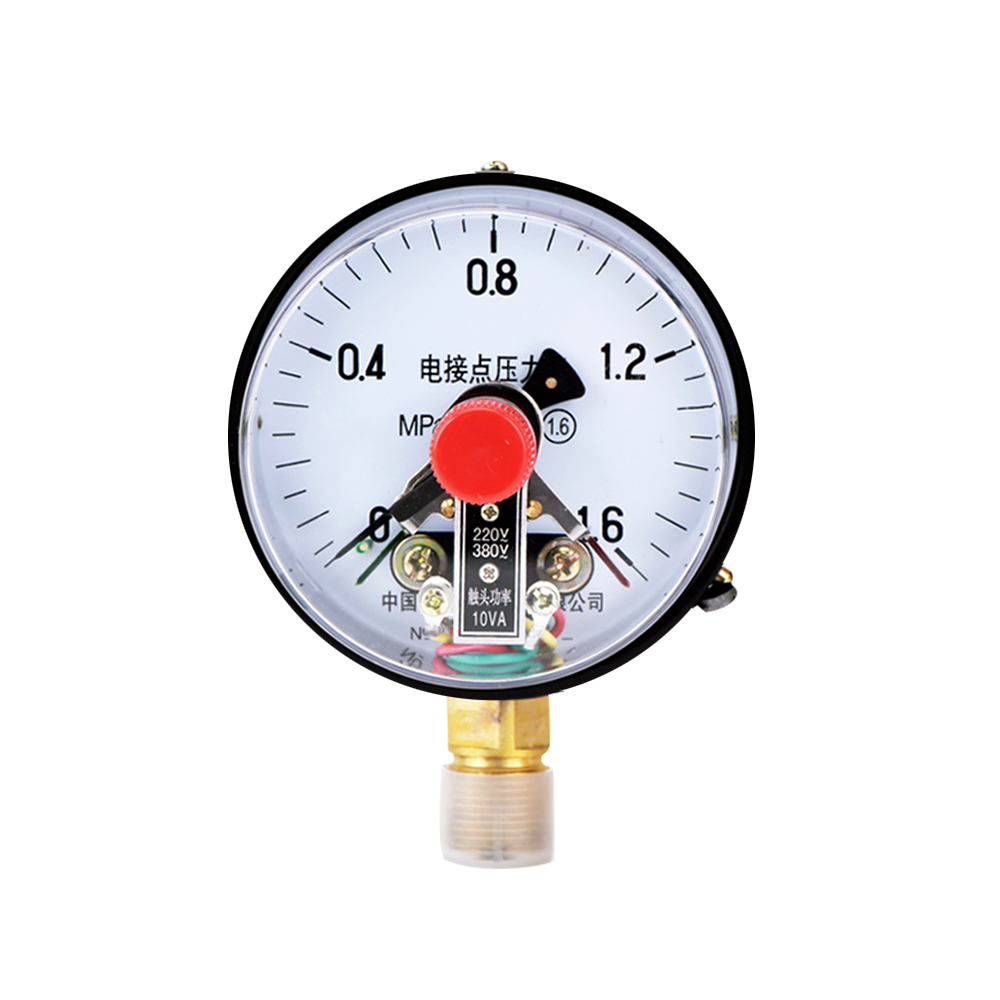

一、電接點壓力表

       磁助式電接點壓力表適用于測量對銅合金無腐蝕、無需要防爆危險、非結晶的各種液體、氣體等介質壓力。儀表經與相應的電氣器件配套使用，可達到對被測壓力系統實現預先設定的至大或至小壓力值的雙位自動操控和發信（報警）的目的。

防爆電接點壓力表的防爆類別為‖類隔爆型B級T4組，其標志Exd‖BT4。儀表適宜在有需要防爆的場所內用來測量非結晶、非凝固的需要防爆的性混合物或各種不需要防爆性的介質壓力。

       電接點壓力表具有測量操控功能，可任意設定上、下限值，動作穩定可靠，在石油、化工、電站、冶金等工業企業及機電設備上大量配套使用。

二、結構原理

       儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調節裝置及接線盒等組成。

       當被測壓力作用于彈簧管時，其末端產生相應的彈性變形一位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭（上限或下限）相接觸的瞬時，致使操控系統接通或斷開電路，以達到自動操控和發信報警的目的。

       防爆型外殼具有良好的隔爆性能，因此對在正常工作過程中由于火花或電弧的影響，除了能承受殼體內部的需要防爆性的氣體混合物在一旦引發危險時產生的高的強度壓力外，并能阻止由此產生的熱能向外順利傳播。

三、主要技術指標

1.精確度等級：1.6

2.標定度范圍：0~0.16,0~0.25,0~0.4,0~0.6,0~1.0,0~2.5,0~4,0~6,0~10,0~16,0~25,0~40,0~60,-0.1~0.06,-0.1~0.15,-0.1~0.3,-0.1~0.5,-0.1~0.9,-0.1~1.5,-0.1~2.4MPa.

3.操控方式：上、下限緩行接點開關

4.工作電壓：DC 220V 或AC 380V

5.觸頭功率：10VA

6.工作位置：垂直安裝

7.使用環境條件：-10～50℃，相對濕度不大于80%，且需要防爆性混合物應屬于‖B級T4組以下，工作振動和被測介質的急劇脈動應對儀表觸頭的可靠動作無影響。

8.溫度影響：示值不大于0.4%/10℃，設定點不大于0.6%/10℃（使用溫度偏離20±5℃）

9.絕緣強度：50Hz正弦交流電2000V歷時一分鐘

10.重量：6kg
