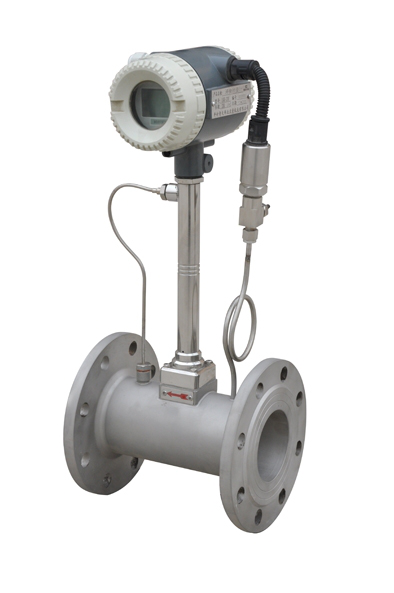

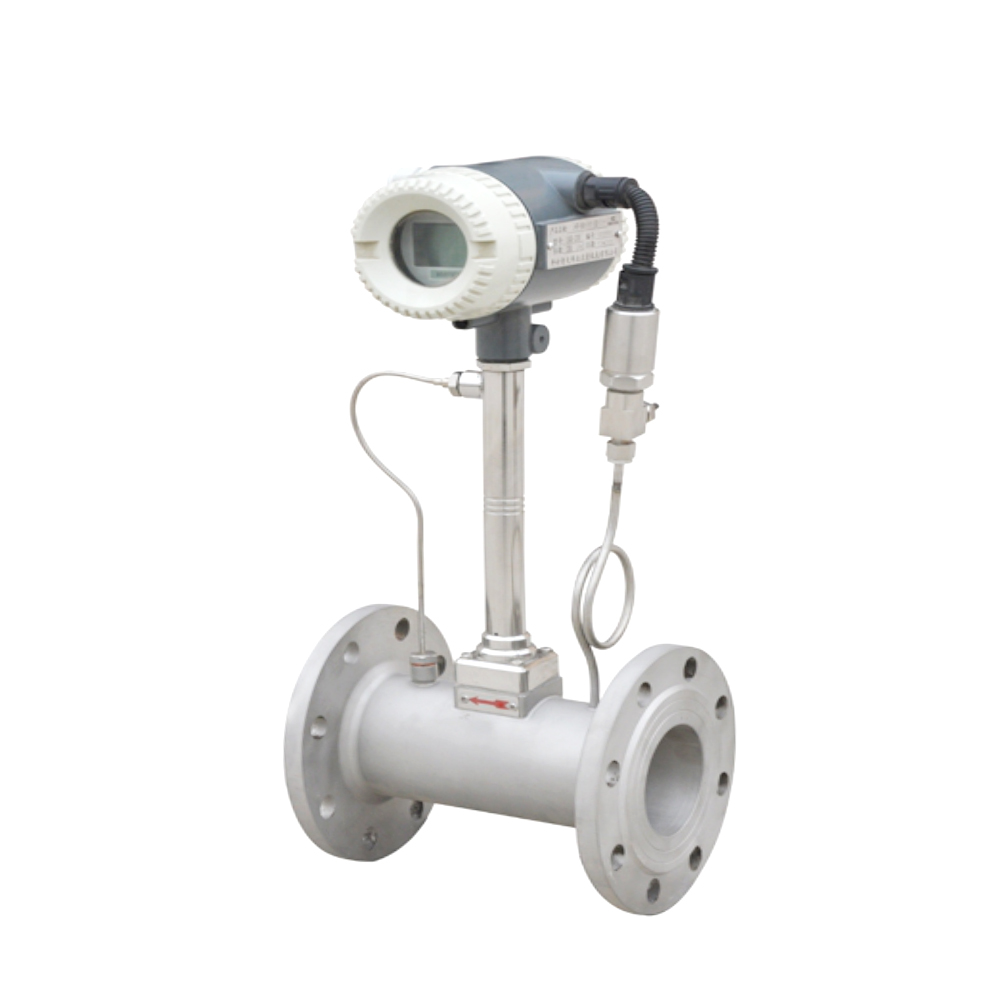

溫度一體化渦街流量計

概述

       帶溫壓補償一體式渦街流量計,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。 溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較理想的流量

技術參數

1.公稱通徑： DN250～DN1200

2.測量范圍：雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s

3.測量精度：1.0級 1.5級

4.環境溫度：-25℃～+55℃ 濕度:5～90% RH50℃

5.工作溫度：–40℃～120℃

6.工作壓力：1.6 MPa～6.3MPa

7.輸出信號：4～20 mA,傳輸距離為1000m，脈沖輸出 0.7～10V，占空比約50%，傳輸距離為100m

8.工作電源：DC24V或鋰電池3.6V

9.防爆等級：本安型iaIIbT3-T6

10.防護等級：IP65

安裝步驟

1．在需要安裝流量計的管道正上方（水平管道有此要求），割開 一個略小于ф100的孔，去掉毛刺。

2．將配套的一端帶有法蘭的短管放在孔的上面，保持短管與管 道垂直，焊接牢固。

3．放上墊片，插入流量計，法蘭連接，若此時有球閥，應先將球閥放在短管上連接好，再打開球閥，插入流量計。

4．保證流量計前有大于15D和后有5D的直管段(D為管道內徑)。
