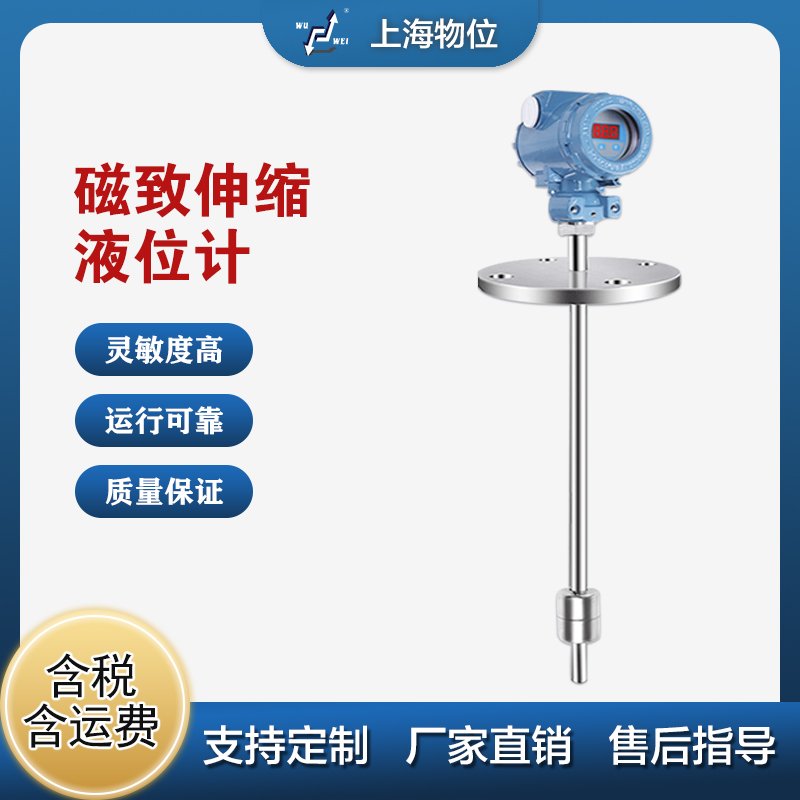

兩線制磁致伸縮液位液位計

一、概述

      磁致伸縮液位計是利用磁致伸縮原理研制出的新一代高精度液位測量液位計。它具有精度高、可靠性高、壽命長、穩定性高、結構精巧、環境適應性強、安裝方便等特點。與其它原理的液位液位計比較，具有明顯的優勢。可廣泛應用于石油、化工、食品等各種罐、池、槽的液位監測、計量和操控。

該產品符合GB3836.1-2000和GB3836.2-2000的要求。

二、工作原理

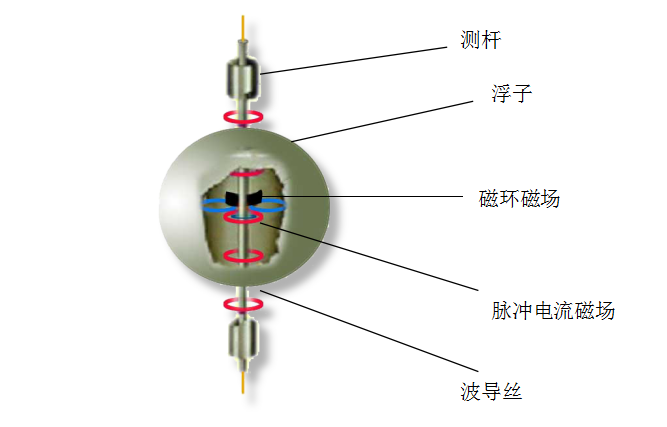

      磁致伸縮液位計的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有永磁鐵）等部分組成

       液位計工作時，液位計的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在液位計測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。

主要性能特點

● 原理新穎，功能多，應用范圍廣。

● 高精度、高穩定性、高可靠性、高分辨率。

● 非接觸式測量，壽命長。

● 功耗低，性能價格比高。

● 隔離防爆型或本安型。

● 4～20mA兩線制輸出方式。

● 結構精巧，環境適應性強，防污、防塵、防水。（IP65）

● 安裝調試簡單，維護方便。

● 不需定期重標和維護。

● 供電電壓適應范圍廣，抗干擾能力強。

● 實時測量。

● 具有反向極性保護功能。

● 防雷擊，防射頻干擾。

三、技術參數

3.1 供電電源：12～24VDCC

3.2 工作溫度：－20 ℃～+ 60℃；

3.3 主要技術性能指標

3.3.1  量程范圍： 0.2m～16m；

3.3.2  輸出形式：標準4～20mA；

3.3.3  響應時間： 小于2秒；

3.3.4  分辨率：≤0.05%FS；

3.3.5  非線性：≤0.05%FS；

3.3.6  重復性：≤0.05%FS；

3.3.7  遲滯： ≤0.05%FS；

3.3.8  輸出溫漂：50ppm/℃；

3.3.9  絕緣電阻：50V、50MΩ；

3.3.10 防爆等級：ExdⅡCT6 Gb；

3.4其他參數

3.4.1 材料：測桿材料用0Cr18Ni9、1Cr18Ni9Ti，密封材料為丁腈橡膠；

3.4.2 引線方式：引線方式為接線端子，接線說明如下：

POWER+：+24V  POWER-:0V

3.4.3 使用介質：適用于水、油、乙醇等潔凈液位測量。

3.4.4 測桿承受壓力≤3MPa。

3.4.5 密封性：所有與介質接觸的密封面全部焊接，用1.5倍的使用壓力檢驗不得滲漏；電子倉底座與外罩之間、防水接頭與尾蓋之間采用丁腈橡膠O型密封圈密封，尾蓋與外罩采用焊接密封，用0.4MPa壓力檢驗不得滲漏。

3.4.6 外觀：液位計外觀應符合圖紙要求，標牌應清晰、完整。

3.4.7 連接形式：M27×2螺紋。

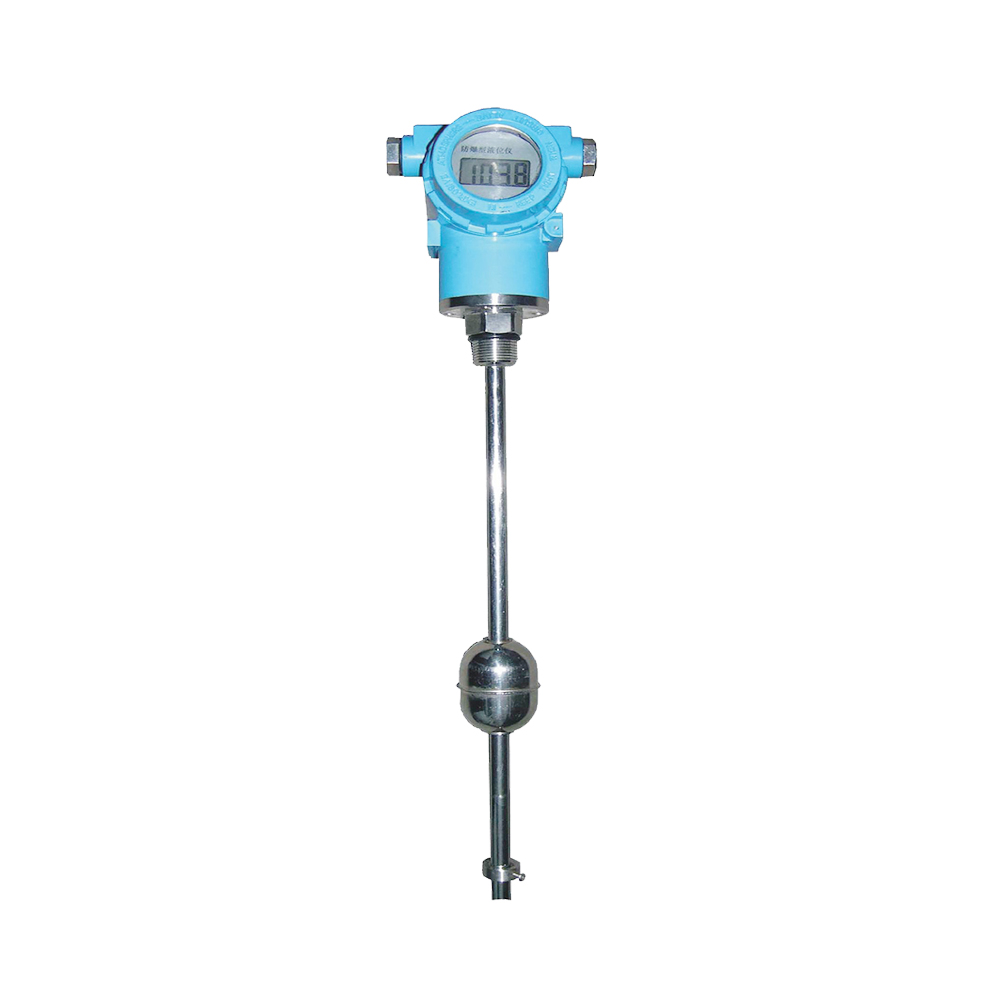

四、產品外形圖

5、安裝方式

       注意事項：認真閱讀安裝說明，防止環境溫度、沖擊、振動等超出液位計的允許范圍；不可使測桿彎曲；切勿使液位計的電子倉或末段承受大的沖擊；根據不同的使用環境選用不同型號的液位計；液位計的電子倉防水濺，但不可浸沒。安裝完畢，應對測桿進行保護處理。

5.1安裝方法

      產品垂直安裝，安裝斜度不能大于5度。

a) 浮子安裝方向，有標記的半球應在液面之上。

b) 測桿兩端有測量死區，見圖3。

c) 開口擋圈固定時裝于測桿末端的卡槽內。

5.2 接線方法

       液位計的引線方式為接線端子，接線說明如下：

POWER+：+24V； POWER-：0V；

5.3 液晶顯示

      液晶屏顯示的數據，是當前液位的高度值，精確到個位。

5.4、螺紋安裝

      通常在液罐口安裝法蘭，在法蘭蓋上加工安裝螺孔，產品可直接安裝在法蘭螺孔上。

6、注意事項

      在定貨或安裝前，用戶應先了解安裝現場情況，并認真閱讀使用說明書,使安裝現場的環境溫度、沖擊、振動及壓力以及尺寸符合液位計的安裝允許范圍，購買者或用戶應對產品的應用、防蝕及功能選擇負責，所訂購產品應符合使用環境要求一致；

6.1測桿不能彎曲，使用后，應將產品放回包裝管內；液位計的電子倉和測桿末端不允許受大的沖擊或振動；

6.2液位計不可直接用于有化學反應或其它對液位計有損害的易燃、易爆、腐蝕、蒸汽和液體等場合，必要時需有防護措施給予保護；

6.3液位計的電子部件防濺但不可浸沒，切不可讓液體浸至六角基座上方。安裝完畢，應對電子倉進行保護處理；

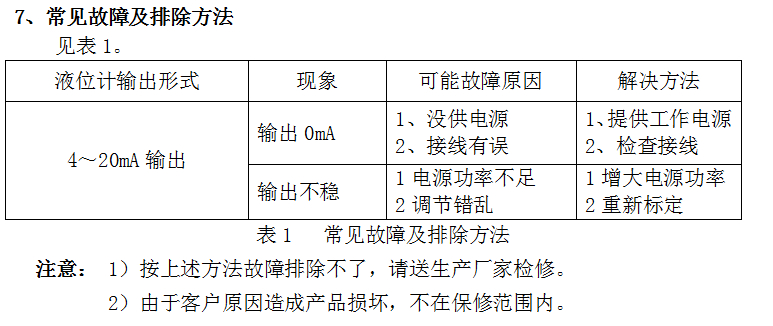

6.4液位計的隔絕電纜線必須避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。
