防腐型磁性液位計

一、概述

      UHZ-57/FB防腐型磁性液位計是一種新穎的相似于直讀式液位計的現場檢測儀表，它的主體材質為PVC、PP或不銹鋼內襯PTFE、PP等材料制成，適用于具有腐蝕性液體的液位測量。PP距聚丙烯是一種半結晶性材料，具有良好的機械性能和耐熱性能，使用溫度范圍是-30℃~120℃。同時還擁有良好的電絕緣性能和化學溫度性，PP材料能耐大部分化學品腐蝕，但是不適合用于Fuming sulfuric acid、Fuming nitric acid、鉻酸溶液、鹵素、苯、四氯化碳、氯仿等介質。PVC材料不易被酸、堿腐蝕，但耐溫性差。

二、工作原理

       由PP或PVC材料組成的液位計測量時利用磁耦合原理和浮力原理，使液體介質和指示器完全隔離，對易燃、易爆和毒性介質液位檢測更加可靠。該液位計指示清晰，觀察方便，就地指示形式為紅白翻柱。配上 我 公司 生 產 的  WCY-UB，WCY-UK  遠 傳 配套 儀 表 和WCY-500數顯表，或我公司生產的WCY-UB，WCY-UK  遠傳配套儀表連接至  DCS 或  PLC  系統，則可更方便地實現遠距離檢測、監控和報警。

三、技術指標

1.測量精度：  ±1cm

2.測量范圍： 0~6000mm

3.介質密度：≥0.45g/cm3

4.介質粘度：≤0.02Pa.S>(介質工作溫度下)

5.工作溫度：-20℃ ＜t≤ 350℃

6.工作壓力：1.0，1.6，2.5，4.0MPa

7.連接法蘭尺寸： DN20、DN25、DN50

8.出廠法蘭標準：HG20592~20635-2009

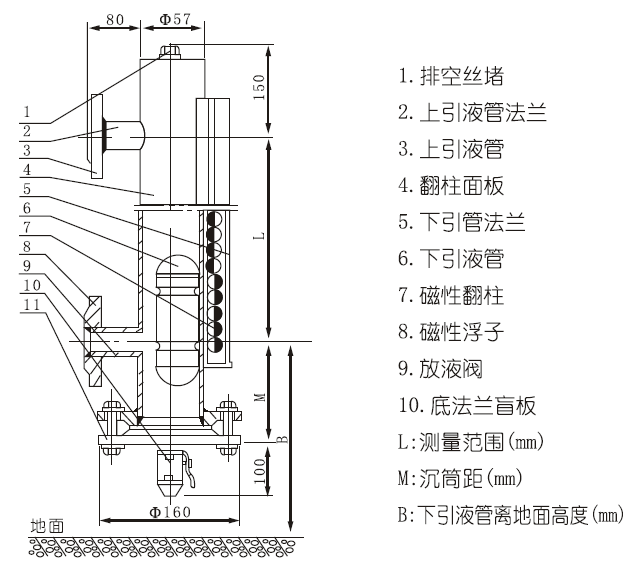

四、結構示意圖
