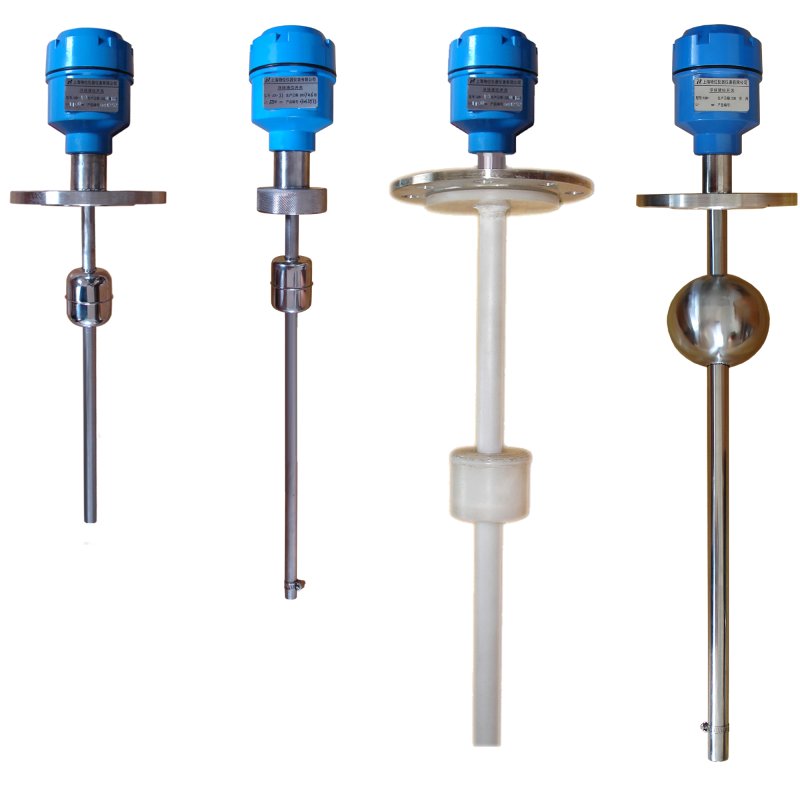

瀏覽器自帶分享功能也很好用哦~UQK-10/21系列干簧式液位控制器
一、概述
UQK,GSK型干簧式液位器，適用于工礦企業、民用建筑、科技研究中的水塔、水箱、水池等開口容器的液位自動操控或液位報警，被控的介質為清水或生活污水或溶液。
二、工作原理
UQK、GSK型干簧式液位器由JAG-5型大功率干式舌簧管作為主要操控元件，裝于不銹鋼管中（GSK裝于尼龍管中），浮球套于導管外，球內裝有環形恒磁磁鋼；導管上部設有密封接線盒，內設接線端子。
本液位器導管垂直安裝與水塔。水箱、水池等開口容器內，浮球隨液位變化而上、下升降，當液位將至被控的低液位（或升至被控的高液位）時，干簧管受到磁鋼磁場的作用，克服簧片復原力矩，簧片動作（常開接點閉合，常閉接點斷開），發出低液位或高液位信號，并且作用于液位自動操控裝置或液位報警裝置，本產品具有結構簡單，安裝維修方便，動作準確可靠。不受液位波動影響等特點。
三、技術參數
1.精度：±1cm
2.介質密度：≥0.45g/cm3
3.介質粘度：≤0.02Pa.S (介質工作溫度下)
4.工作溫度：0~+80℃
5.工作壓力：0.6, 1.0, 2.5MPa
6.操控范圍：0~300mm至0~10000mm
7.開關接點數：1,2,3,4點任選
8.接點初始狀態：敞開或常閉
9.操控接點容量：220VAC, 1A(阻性負載) 24VDC, 5A
10.操控接點壽命：5×104次
11.鏈接法蘭尺寸：DN50~DN200
12.出廠法蘭標準：HG20592~20635-2009
13.磁環形浮子尺寸：Φ31~Φ160mm
14.電纜進口螺紋：M20×1.5
15.防護等級：IP65
16.防爆等級：ExdIICT4~6(只適用于24V)

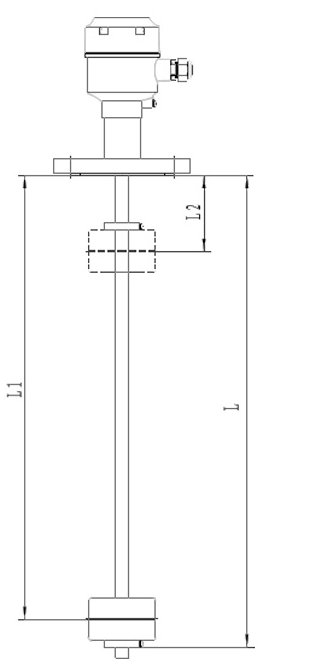

四、結構示意圖
UQK-10/21系列干簧式液位器
